双频弹载天线 KV-D2001

·增益⾼、波束宽，低仰⻆信号的接收效果好
·⽀持多系统多频点⼯作
·体积小，重量轻，结构可靠
·外抑制⾼，可以有效避免通信基站等信号⼲扰

我要咨询

产品简介

技术特点

规格参数

应用领域

推荐产品

产品简介

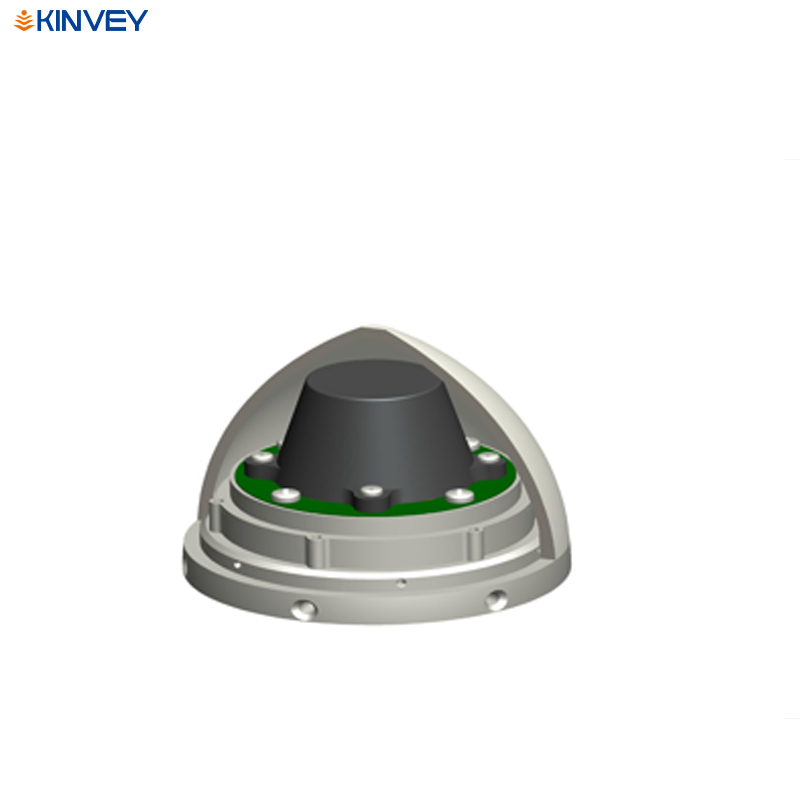

KV-D2001 是⼀款⽀持 BDS、GPS 的双系统双频点弹载天线，结构可靠性⾼，以及仿弹头的外形设计，特别适合各类弹载导航系统应⽤

技术特点

● ⽆源天线增益⾼、波束宽，低仰⻆信号的接收效果好，满⾜弹体多种姿态的正常搜星;

● ⽆源天线⼯作频带宽，可以很好的⽀持多系统多频点⼯作，⼤幅提⾼了系统稳定性

● 体积小，重量轻，结构可靠，满⾜各种弹载应⽤

● 天线带外抑制⾼，可以有效避免通信基站等信号⼲扰导致系统不稳定

规格参数

天线特性

频率范围

BDS B1
GPS L1

阻抗

50Ω

极化方式

右旋圆极化

天线轴比

≤3dB

水平面覆盖角度

0°~360°

输出驻波

≤1.5

最高增益

2.0dBi

低噪声放大器指标

增益

33±2dB

噪声系数

≤2dB

输出驻波

≤2.0

带内平坦度

±1dB

工作电压

DC3.3~12V

工作电流

≤40mA

结构特性

天线尺寸

Φ41.2*24.7mm（单天线）

接头形式

PCB焊点

安装方式

4颗M2.5的螺丝安装

工作环境

防水等级

IP67

工作温度

-45℃～+85℃

存储温度

-55℃～+85℃

湿度

95%不冷凝

应用领域
