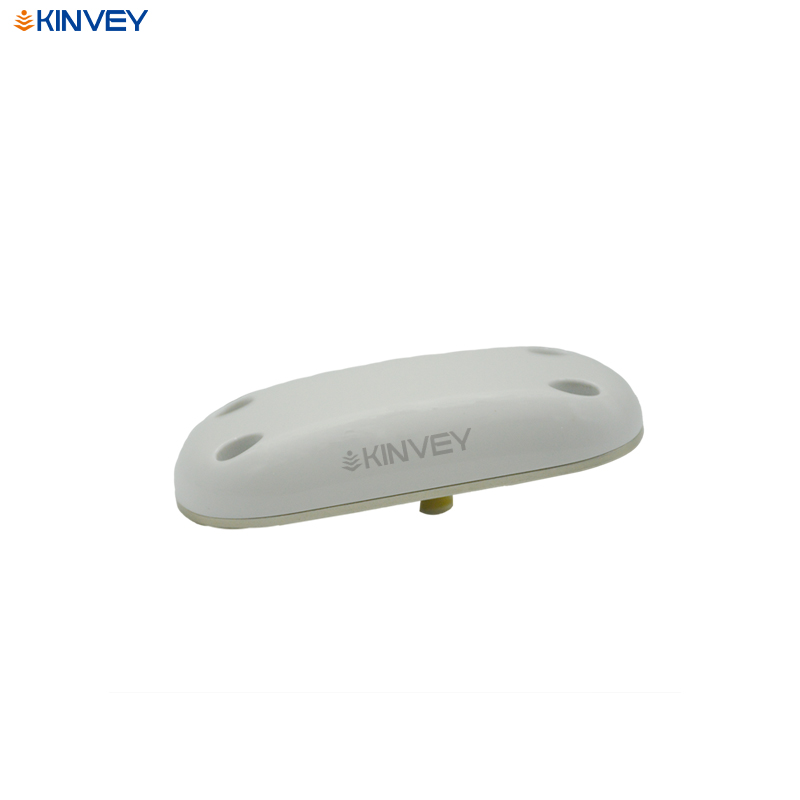

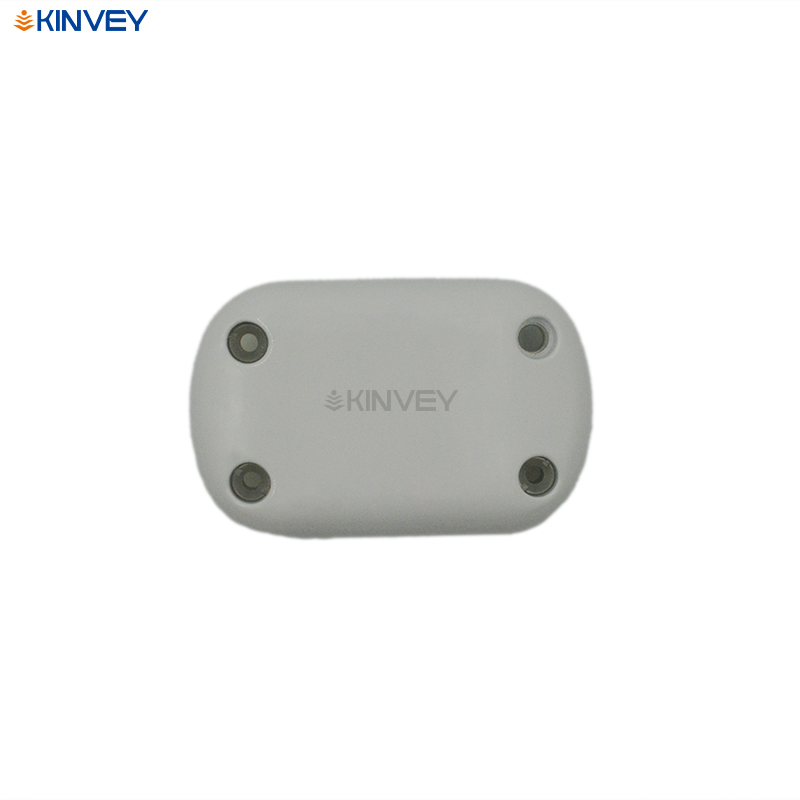

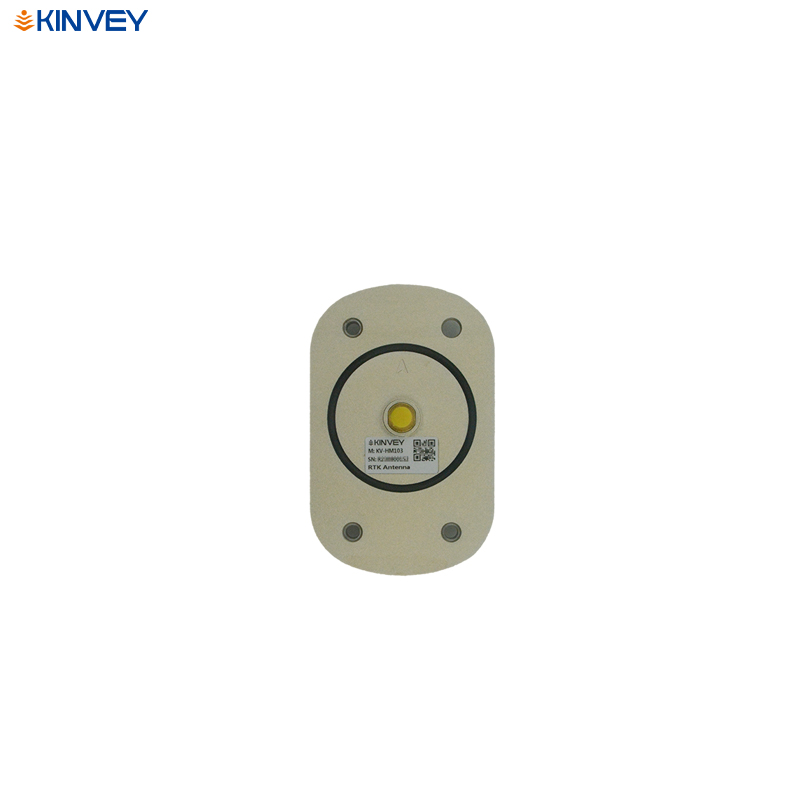

航空天线 KV-HM102 - 信为通讯

产品简介

KV-UM400是一款支持GPS、BDS、GLONASS、GALILEO的四系统多频点无人机天线，内部集成F9P高精度板卡，可广泛应用于测绘、高精度无人机、车载等行业，特别适用于轻型无人机的诸多应用，如表演、农业、航拍、遥测、灾情监视、巡逻、治安监控、电力巡线等

技术特点

● 无源天线增益高、波束宽，低仰角信号的接收效果好，在遮挡较严重的环境仍能正常收星

● 无源天线工作频带宽，可以很好的支持多系统多频点工作，大幅提高了系统稳定性

● 天线集成高精度定位板卡，体积小，重量轻，结构可靠，特别适合小型无人机的高精度应用

● 天线带外抑制高，可以有效避免通信基站等信号干扰导致系统不稳定

规格参数

天线特性

频率范围

GPS L1/L2
BDS B1/B2
GLONASS G1/G2/G3
GALILEO E1/E5b

阻抗

50Ω

极化方式

右旋圆极化

天线轴比

≤3dB

水平面覆盖角度

0°~360°

输出驻波

≤1.5

最高增益

2.5dBi

相位中心误差

±3mm

低噪声放大器指标

增益

28±2dB

噪声系数

≤1.5dB

输出驻波

≤2.0

带内平坦度

±2dB

工作电压

DC3.3V

工作电流

≤30mA

结构特性

天线尺寸

φ47*32.2mm

天线重量

≤10g(不含客供外壳)

接头形式

间距1.25mm 4pin卧式贴片带扣插座

安装方式

固定PCB

工作环境

防水防尘等级

IP67

工作温度

-40℃～+85℃

存储温度

-55℃～+85℃

湿度

95%不冷凝
